Applicering av vändoperationer i tillverkning av plastinjektionstjänster

Vändningsoperationer i mögeltillverkning för formsprutning



Många mögelkomponenter som används i formsprutningstjänster av plast består av rotationsytor. Komponenter som styrpelare, styrbussningar, cirkulära stansar, cirkulära kärnor, ejektorstift och olika axlar - typ delar alla har rotationsytor som deras primära geometri. Under bearbetningsprocessen för dessa rotationsytor är det viktigt inte bara för att säkerställa dimensionens noggrannhet för varje bearbetad yta utan också för att upprätthålla kritiska geometriska toleranser inklusive koaxialitet och vinkelräthet mellan relaterade ytor.



För dessa typer av komponenter används i allmänhet att svängningsoperationer som den primära bearbetningsmetoden. Beroende på specifika delkrav i plastinjektionstjänstapplikationer kan vissa komponenter kräva ytterligare slipoperationer efter den första vridningsprocessen för att uppnå nödvändig precision och ytfinish.



Vändningsutrustning i mögeltillverkning

Vridning är en bearbetningsmetod som utförs på en svarv där skärverktyg tar bort material från roterande arbetsstycken för att skapa önskad form. Det finns många typer av svarvar tillgängliga för mögeltillverkning, där horisontella svarvar är den mest mångsidiga och som används i branschen. Dessa maskiner används främst för bearbetning av mögelkomponenter med yttre rotationsytor, inklusive stansar, skär, styrpelare, styrbussningar, ejektorstift, kärnor, mögelhandtag och olika axlar - typkomponenter som är väsentliga för plastinjektionsmålningstjänster.

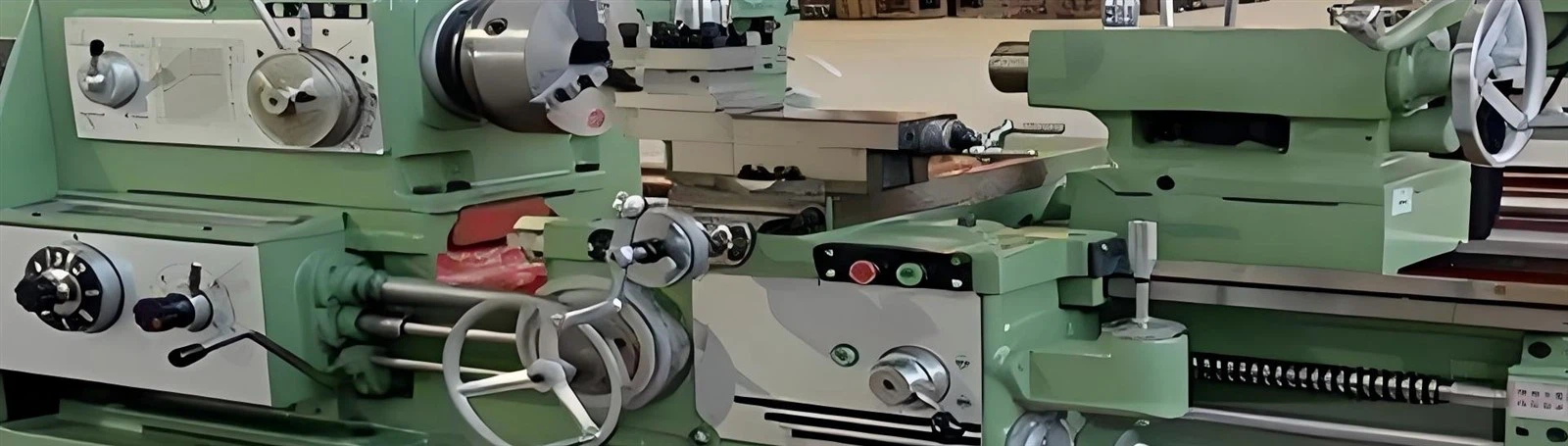

Horisontell svarv med nyckelkomponenter märkt: headstock, vagn, verktygspost och skräddarsydd

Standard horisontell svarv består av flera viktiga komponenter som arbetar tillsammans för att säkerställa exakt bearbetning. Headstocken fungerar som kärnkomponenten i svarven och driver chucken som håller och roterar arbetsstycket. Förändringsutrustningslådan överför rörelse från headstock till matningsboxen samtidigt som operatörerna kan modifiera förhållandet mellan huvudrörelse- och matningsrörelseshastigheter genom växelförändringar. Matningsboxen överför rotationsrörelse från spindeln till antingen blyskruven eller matningsstången, vilket möjliggör olika rotationshastigheter för olika operationer.

Vagnens enhet representerar den huvudsakliga driftskomponenten för att uppnå foderrörelse på svarven. Genom manuella kontroller kan operatörerna engagera matningsstången för att möjliggöra longitudinell eller tvärgående foderrörelse för verktygsposten, medan du engagerar blyskruven möjliggör trådskärningsoperationer. Verktygsposten tillhandahåller en säker monteringsplattform för skärverktyg, medan svansen serverar flera funktioner, inklusive stöd för längre arbetsstycken med en mittpunkt för att förbättra styvhet, montering av borrverktyg, reamers och kranar för hål- och trådbearbetning och tillåter en liten sidoförskjutning för avsmalnande vridningsoperationer.

Praktiska tillämpningar av att vända mögeltillverkning

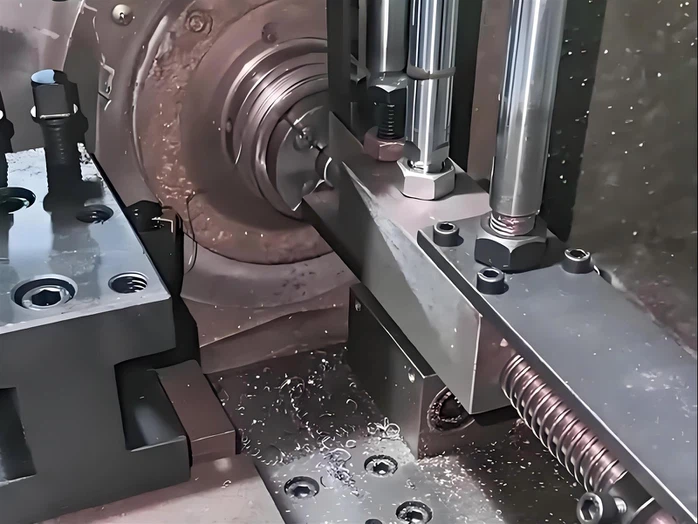

Vändningsoperationer för cirkulära stansar



Genom strukturell analys av olika mögelkomponenter kan vi bättre förstå tillämpningen av att vända operationer i mögeldeltillverkning för plastinjektionstjänst. Tänk på en typisk cirkulär stansstruktur med en total längd på 70 mm, med en yttre yta sammansatt helt av rotationsgeometri. Medan den relativt enkla strukturen gör den helt lämplig för att vrida verksamheten, måste flera faktorer beaktas under tillverkningsprocessen.



Eftersom denna komponent fungerar som en stans som kräver specifika hårdhetsegenskaper, måste tillverkningsprocessen inkludera kylning av värmebehandling. Dessutom kräver både monteringssektionen och arbetssektionen hög dimensionell noggrannhet och överlägsen ytfinishkvalitet. Tillverkningssekvensen involverar vanligtvis grov svängning och semi - Finish Turning Operations, följt av kylning för att härda komponenten och slutligen slipa operationer för att uppnå de nödvändiga specifikationerna som är nödvändiga för tillförlitlig plastinjektion av formningstjänster.



Under vändningsprocessen används horisontella svarvar i allmänhet för att utföra grov och semi - Finish bearbetning av blanketten enligt de tekniska ritningarna. Medan den radiella dimensionen på monteringsskulden kan vändas direkt till slutstorlek, måste alla andra dimensioner innehålla lämpliga slipbidrag för efterföljande operationer. Efter värmebehandling för att härda komponenten uppnår extern cylindrisk slipning de slutliga dimensionerna, följt av manuell polering och kantberedning av skickliga tekniker för att erhålla den perfekta arbetsytan och parningsytor som krävs för optimal mögelprestanda.

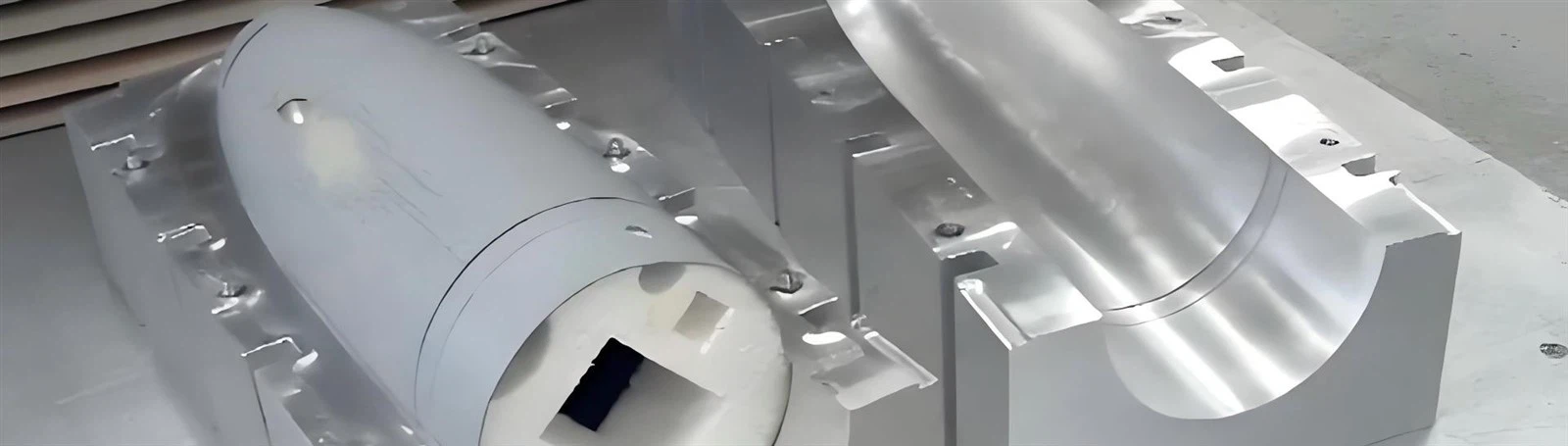

Vändningsoperationer för cirkulär förening dör

Cirkulär blanking och piercingförening Dies representerar mer komplexa komponenter i verktyg för plastinjektion av formsprutningstjänster. Med en total höjd av 50 mm och ytor som är helt sammansatta av rotationsgeometri uppvisar dessa delar något mer komplexitet än enkla cirkulära stansar men förblir helt lämpliga för att vrida operationer. Eftersom förening dör som kräver specifika hårdhetsegenskaper, genomgår dessa komponenter kylning av värmebehandling under tillverkningen.

Cross - Avsnittet av en cirkulär förening dör som visar både inre och yttre ytor som kräver svängningsoperationer

Den yttre diametern som fungerar som stansen och den inre diametern som fungerar som dören kräver båda höga radiella dimensionella noggrannhet och ytkvalitet. Dessa kritiska dimensioner kräver malningsbidrag efter grov och semi - Finish Turning Operations. Diametern för urladdningshål och monteringsplattform kan vridas direkt till slutliga dimensioner. Efter värmebehandling för att härda komponenten genomgår den blankande sektionens yttre stansyta, piercingavsnittets inre matningsyta och de banbrytande delarna genomgår slipoperationer för att uppnå de nödvändiga specifikationerna för tillförlitliga plastinjektionstjänster.

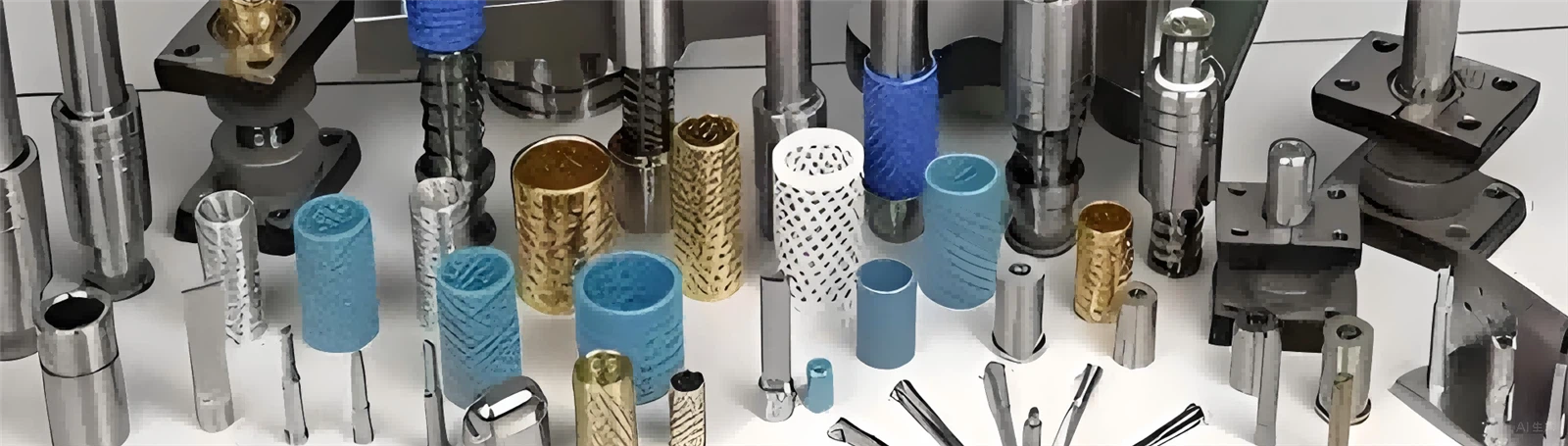

Sortiment av standardiserade mögelkomponenter med rotationsytor

För närvarande är vändningsoperationer i typiska mögeltillverkningsanläggningar främst reserverade för icke - standardmögelkomponenter såsom cirkulära stansar, cirkulära matriser och anpassade cirkulära skär. Dessa operationer fungerar huvudsakligen som grova och semi - efterbehandlingsprocesser, och förbereder komponenter för efterföljande efterbehandling som uppnår de slutliga toleranserna och ytkvaliteterna som krävs av moderna plastinjektionstjänster.

Integration med modern tillverkningsteknik

Utvecklingen av Turning Technology fortsätter att gå vidare tillsammans med utvecklingen av krav på plastinjektion. Moderna CNC -vändningscentra innehåller nu avancerade funktioner som liveverktyg, sub - spindlar och multi - axelfunktioner, vilket gör det möjligt att producera komplexa geometrier i enstaka inställningar. Denna integration minskar hanteringen, förbättrar noggrannheten och minskar den totala produktionstiden för kritiska mögelkomponenter.

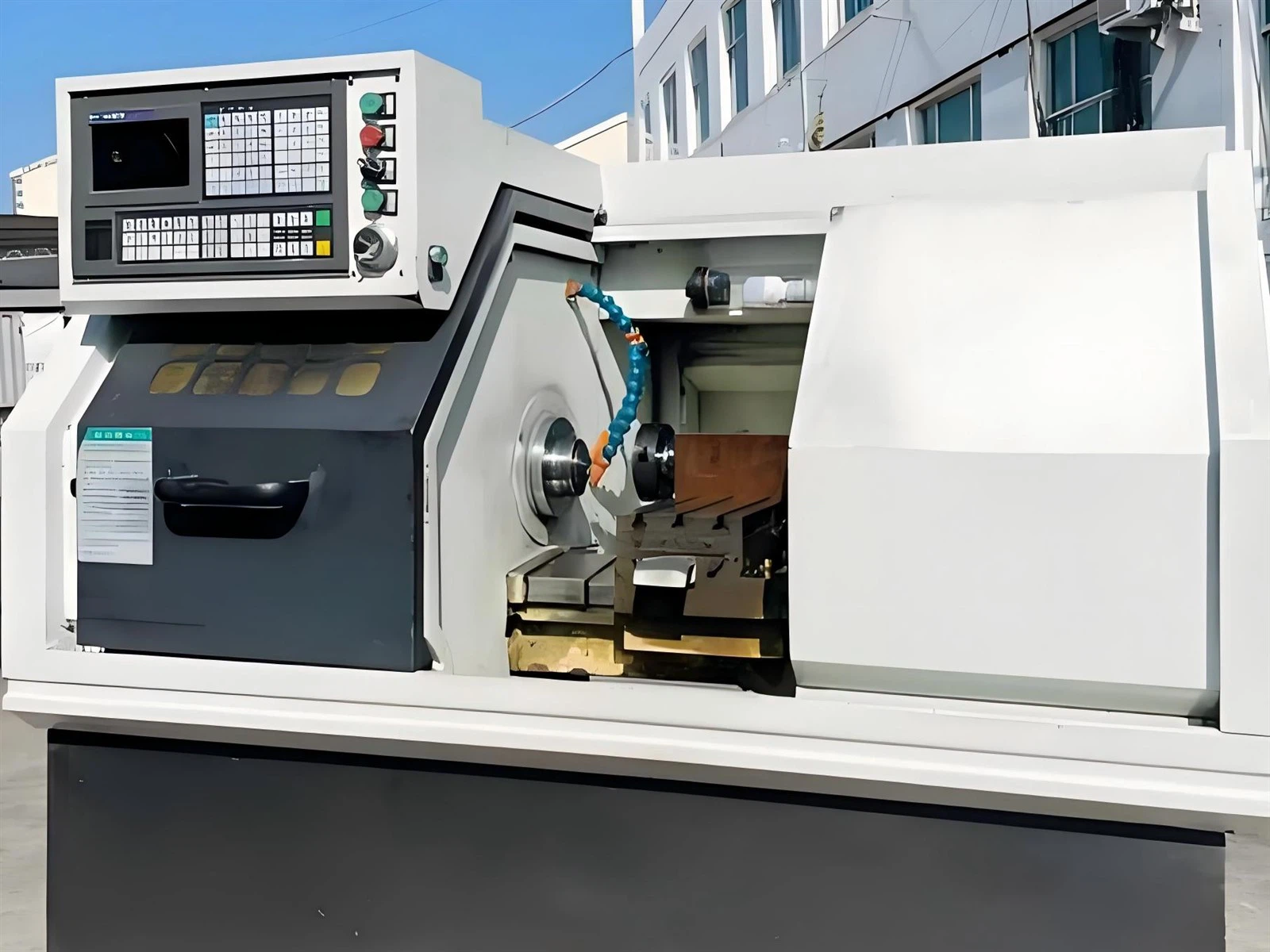

Modern CNC Turning Center med liveverktygsfunktioner



Avancerade skärverktyg för bearbetning av härdade verktygsstål

Temperaturkontroll under svängningsoperationer har blivit allt viktigare, särskilt när bearbetning före - härdade verktygsstål som vanligtvis används i plastinjektionsmålningstjänstverktyg. Avancerade kylsystem och skärverktygsmaterial, inklusive polykristallin diamant (PCD) och kubikboritrid (CBN), möjliggör effektiv bearbetning av härdade material samtidigt som dimensionell stabilitet och ytkvalitet bibehålls.

Implementeringen av i - Processmätningssystem på modern vridutrustning möjliggör verklig - tidsövervakning och justering av kritiska dimensioner under bearbetning. Denna kapacitet visar sig vara särskilt värdefull när man producerar hög - Precisionskomponenter för plastinjektionstjänstapplikationer där täta toleranser direkt påverkar delkvaliteten och mögel livslängd.

Kvalitetssäkring i vända mögelkomponenter

Kvalitetskontroll för vända mögelkomponenter sträcker sig utöver grundläggande dimensionell verifiering. Ytstrukturanalys med avancerad profilometri säkerställer att funktionella ytor uppfyller specifikationer för slitstyrka och materialflödesegenskaper som är avgörande för plastinsprutningstjänstens prestanda. Geometrisk toleransverifiering med hjälp av koordinatmätmaskiner (CMMS) bekräftar att koaxialitet, vinkelrätt och cylindriska krav uppfylls konsekvent över produktionssatser.

Koordinera mätmaskin (CMM) Verifiera dimensionell noggrannhet för vända mögelkomponenter

Icke - Destruktiva testmetoder, inklusive magnetisk partikelinspektion och ultraljudstestning, verifierar integriteten hos vända komponenter innan de går in i service i plastinsprutningstjänster. Dessa inspektionstekniker upptäcker potentiella defekter som kan leda till för tidigt fel under det höga - trycket, högt - temperaturförhållanden som uppstått under formsprutningsoperationer.

Dokumentationen och spårbarheten för vända mögelkomponenter har blivit allt viktigare i kvalitetshanteringssystem. Digitala register över bearbetningsparametrar, inspektionsresultat och materialcertifieringar säkerställer att varje komponents tillverkningshistorik kan spåras under hela dess livslängd, vilket stödjer kontinuerliga förbättringsinitiativ i plastinjektion av formsprutningstjänster.

Utvecklingen för att vända teknik för mögeltillverkning

Emerging Technologies fortsätter att omforma vridningsoperationer i mögeltillverkning för plastinjektionstjänstapplikationer. Artificiell intelligens och maskininlärningsalgoritmer optimerar nu skärparametrar i verkliga - tid, anpassning till materialvariationer och verktygsslitage för att upprätthålla konsekvent kvalitet och samtidigt maximera produktiviteten. Dessa system analyserar stora mängder historiska bearbetningsdata för att förutsäga optimala bearbetningsvillkor för nya komponenter, minska utvecklingstiden och förbättra första - -artikelens framgångsgrader.

Hybridtillverkningssystem som kombinerar tillsats- och subtraktiva processer erbjuder nya möjligheter för att skapa komplexa mögelkomponenter. Dessa maskiner kan bygga upp material genom riktad energiavlagring eller pulverbäddfusion och sedan utföra svängningsoperationer för att uppnå slutliga dimensioner och ytbehandlingar. Detta tillvägagångssätt möjliggör produktion av konform kylkanaler och andra avancerade funktioner som förbättrar formsprutningstjänster för plastinjektion.

Integrationen av Industry 4.0 -koncept i att vända verksamheten underlättar Real - tidskommunikation mellan maskiner, verktyg och företagssystem. Denna anslutning möjliggör prediktiva underhållsstrategier som minimerar oplanerad driftstopp, automatisk verktygslivshantering som säkerställer konsekvent kvalitet och dynamisk schemaläggning som optimerar resursanvändning över hela produktionsanläggningen för plastinjektion av formsprutningstjänster.

När miljömässig hållbarhet blir allt viktigare fortsätter att vända verksamheten för mögeltillverkning att utvecklas mot mer Eco - vänliga metoder. Minsta kvantitetsmörjning (MQL) och kryogen kylning minskar miljöpåverkan av skärvätskor samtidigt som man bibehåller eller förbättrar bearbetningsprestanda. Energi - Effektiva maskindesign och regenerativa bromssystem minskar kraftförbrukningen, vilket bidrar till mer hållbar plastinjektion av formsprutningstjänster totalt sett.

Den fortsatta utvecklingen av turneringstekniken säkerställer att denna grundläggande bearbetningsprocess kommer att förbli nödvändig för att producera hög - kvalitetsmögelkomponenter för plastinjektionstjänstapplikationer, vilket stöder branschens pågående utveckling mot större precision, effektivitet och hållbarhet.

Materiella överväganden i att vända operationer för mögelkomponenter

Valet av lämpliga material för mögelkomponenter påverkar avsevärt svängningsoperationer i tillverkning av plastinjektionstjänster. Olika material uppvisar varierande bearbetbarhetsegenskaper som påverkar verktygsval, skärparametrar och övergripande processeffektivitet.

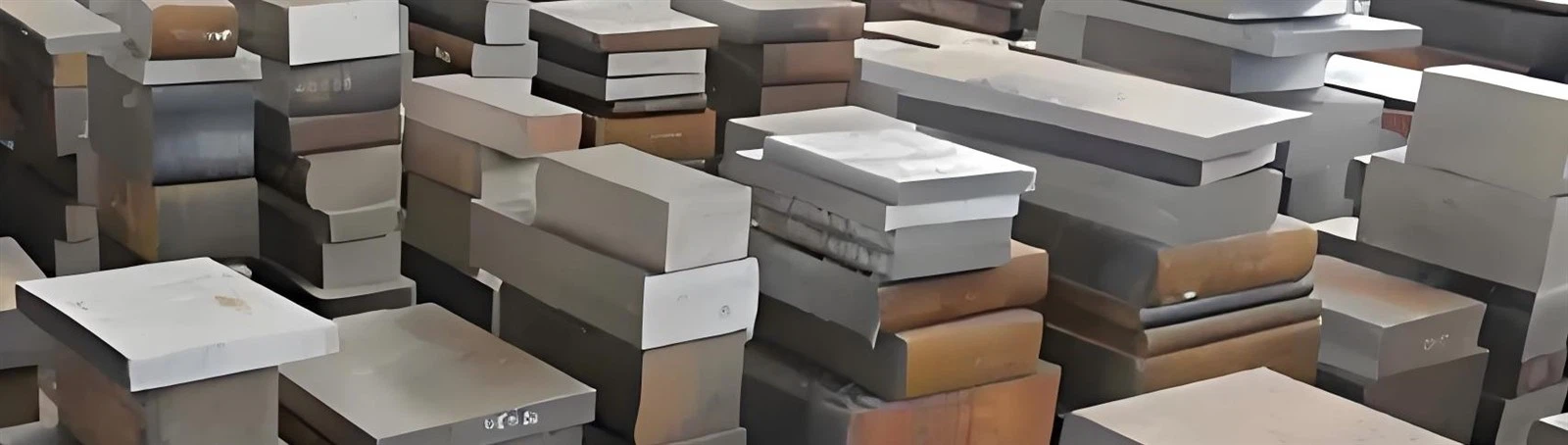

Sortiment av mögelmaterial med olika bearbetbarhetsegenskaper

Verktygsstål, såsom P20, H13 och S7, förblir de mest använda materialen för mögelkomponenter på grund av deras utmärkta kombination av hårdhet, seghet och slitmotstånd. Deras bearbetbarhet varierar emellertid avsevärt beroende på värmebehandlingsförhållanden. Pre - härdade verktygsstål (vanligtvis 30-40 HRC) erbjuder god bearbetbarhet för att vrida operationer, medan helt härdade stål (50-60 HRC) kräver specialiserade skärverktyg och tekniker.

Rostfritt stål, som används för formar som kräver korrosionsbeständighet, utgör unika utmaningar i att vända operationer på grund av deras arbete - härdande egenskaper. Korrekt skärparametrar och verktygsgeometri är viktiga för att förhindra överdrivet verktygsslitage och upprätthålla dimensionell noggrannhet. High - hastighetsstål (HSS) -verktyg är lämpliga för lägre hårdhetsmaterial, medan karbid-, keramik- eller CBN -verktyg krävs för hårdare material och högre produktionshastigheter.

Kostnadsfaktorer för att vända verksamheten för mögeltillverkning

Kostnadsoptimering i att vända operationer för plastinsprutningstjänstkomponenter innebär att balansera flera faktorer, inklusive maskinutnyttjande, verktygskostnader, arbetskraft och processeffektivitet. Medan CNC -vridningscentra representerar en betydande kapitalinvestering, resulterar deras förmåga att producera komplexa komponenter med minimal operatörsintervention ofta i lägre per - delkostnader för medelstora till höga produktionsvolymer.

Verktygskostnader utgör en betydande del av utgifterna för vändning. Valet av skärverktyg måste inte bara överväga det första inköpspriset utan också verktygslivslängd, materialborttagningshastigheter och behovet av specialiserade geometrier. Avancerade verktygsmaterial som karbid och CBN erbjuder längre verktygslängd och högre skärhastigheter, vilket ofta kompenserar deras högre initialkostnad genom ökad produktivitet och minskad övergångstid.

Processoptimering, inklusive implementering av höga - hastighetsbearbetningstekniker och minskning av installationstider genom snabb - förändringsverktygssystem, bidrar ytterligare till kostnadsminskning. Genom att minimera icke -- -värde - tillagda aktiviteter och maximera spindelutnyttjandet, kan mögeltillverkare uppnå betydande kostnadsbesparingar för att vända verksamheten samtidigt som den höga precision som krävs för plastinjektionstjänster.
