Vad är elektromagnetisk skärmning?

Elektromagnetisk skärmning skapar barriärer som använder ledande eller magnetiska material för att blockera eller omdirigera elektromagnetiska fält i ett utrymme. Detta skydd förhindrar elektromagnetisk störning från att störa känslig elektronik eller hindrar enheter från att avge strålning som kan påverka omgivande utrustning.

Den grundläggande principen innebär att material placeras mellan en elektromagnetisk källa och området som kräver skydd. När elektromagnetiska vågor möter dessa barriärer, reflekterar skölden vågorna tillbaka eller absorberar deras energi och omvandlar den till värme. Materialets fysiska egenskaper-ledningsförmåga, permeabilitet och tjocklek-avgör hur effektivt det blockerar olika frekvenser.

Hur elektromagnetisk skärmning fungerar

Fysiken bakom avskärmning bygger på tre distinkta mekanismer som fungerar i kombination. Var och en spelar en specifik roll beroende på materialegenskaper och frekvensområde.

Reflexionuppstår när elektromagnetiska vågor träffar sköldens yta. Ledande material som koppar eller aluminium innehåller mobila elektroner som svarar på den elektriska fältkomponenten i inkommande vågor. Dessa elektroner genererar ett motsatt elektromagnetiskt fält som tar bort den infallande vågen och effektivt studsar tillbaka den. Material med hög elektrisk konduktivitet utmärker sig vid reflektion-silver, koppar och guld rankas bland de mest effektiva, med konduktivitetsnivåer i förhållande till koppar på 1,05, 1,00 respektive 0,70.

Absorptionhänder när vågor tränger in i skärmningsmaterialet. Den elektromagnetiska energin inducerar virvelströmmar i ledande material och orsakar magnetiska domänrörelser i magnetiska material. Båda processerna skingrar vågens energi som värme. Absorptionseffektiviteten ökar proportionellt med materialtjockleken och varierar med frekvensen. Ett koncept som kallas huddjup definierar hur långt elektromagnetisk strålning tränger igenom innan dess intensitet sjunker till cirka 37 % av det ursprungliga värdet. Vid högre frekvenser minskar huddjupet, vilket innebär att tunnare material kan ge tillräcklig avskärmning.

Flera inre reflektionerförekommer i kompositmaterial eller sköldar med komplexa strukturer. När vågor studsar mellan olika ytor eller gränssnitt inom skölden, minskar varje reflektion vågens styrka ytterligare. Denna mekanism blir särskilt betydelsefull i porösa material, skum och skiktade kompositstrukturer där elektromagnetiska vågor möter många gränser.

Den totala skärmningseffektiviteten kombinerar förluster från alla tre mekanismerna. Ingenjörer mäter detta i decibel (dB), där högre värden indikerar bättre skydd. En skärm som ger 20 dB dämpning minskar den elektromagnetiska energin med 99 %, medan 40 dB ger en minskning på 99,99 %.

Material som används i elektromagnetisk skärmning

Materialvalet påverkar direkt skärmningsprestandan, där varje typ erbjuder distinkta fördelar för specifika frekvensområden och applikationer.

Metall-baserade material

För-tennpläterat stålrepresenterar det mest ekonomiska alternativet för skärmningsapplikationer. Tennbeläggningen förbättrar konduktiviteten och korrosionsbeständigheten medan stålsubstratet ger magnetiska permeabilitetsvärden i det låga hundratalsområdet. Denna kombination gör den effektiv för lägre frekvenser från kilohertz-områden till lägre gigahertz-områden. Materialet kostar betydligt mindre än alternativ samtidigt som det levererar tillförlitlig prestanda för hemelektronik och industriell utrustning.

Koppar och kopparlegeringardominerar RF-skärmningsapplikationer på grund av exceptionell konduktivitet. Ren koppar absorberar radiovågor och elektromagnetisk strålning effektivt över ett brett frekvensspektrum. Kopparlegering 770, även kallad nickelsilver, kombinerar 65 % koppar, 18 % nickel och 17 % zink. Trots att den inte innehåller något silver, erbjuder denna legering utmärkt korrosionsbeständighet utan att kräva ytterligare plätering. Dess permeabilitet på 1 gör den idealisk för MRI-tillämpningar där magnetiska material är förbjudna. Materialet fungerar bra från medel{10}}kilohertz-frekvenser till gigahertz-intervall.

Aluminiumger ett attraktivt förhållande mellan hållfasthet-till-vikt med ledningsförmåga som når 60 % av kopparnivån. Flygtillämpningar gynnar aluminium för dess lätta egenskaper, även om ingenjörer måste ta hänsyn till dess tendens att bilda oxidlager och dålig lödbarhet. Materialet kräver noggrann uppmärksamhet på galvanisk korrosion när det används med olika metaller.

Rostfritt stålutmärker sig på att absorbera magnetiskt dominerande vågor på grund av lägre konduktivitet jämfört med koppar eller aluminium. De magnetiska egenskaperna gör den effektiv för specifika skärmningsscenarier där absorption är viktigare än reflektion.

Avancerade kompositmaterial

Den elektromagnetiska skärmningsmarknaden värderad till 6,3 miljarder dollar 2024 driver innovation inom kompositmaterial. Forskare har utvecklat polymer-baserade kompositer fyllda med ledande partiklar som kombinerar de elektriska egenskaperna hos metaller med plastens bearbetningsfördelar.

Konduktiva polymererinkorporera metalliska fyllmedel-silver, koppar, nickel eller kol-i silikon, fluorsilikon eller termoplastiska matriser. Dessa material erbjuder flexibilitet, miljöbeständighet och komplexa geometrier som är omöjliga med traditionella metaller. Partikel-fyllda silikoner klarar extrema temperaturer från -55 grader till 125 grader samtidigt som de bibehåller avskärmningseffektiviteten.Metall formsprutningprocesser skapar nu tunna-väggiga komponenter ned till 100 mikrometer, vilket möjliggör lätta sköldar för kompakt elektronik.

Kolbaserade-materialinklusive grafen, kolnanorör och kolfiber ger lätta alternativ med förbättrad prestanda. Ett genombrott 2024 från Korea Institute of Materials Science visade en kolnanorörskompositfilm med bara 0,5 mm tjocklek som uppnådde över 99 % absorption över 5G, WiFi och radarfrekvenser för autonom körning samtidigt. Materialet bibehöll sin effektivitet genom 5 000 böjcykler, vilket visade sig vara lämpligt för flexibel och bärbar elektronik.

MXene-föreningarrepresenterar en framväxande klass av två-dimensionella material som visar lovande för nästa-generations avskärmning. Dessa material kombinerar hög konduktivitet med avstämbara elektromagnetiska egenskaper, även om kommersiell användning förblir begränsad eftersom forskare arbetar för att övervinna fuktkänslighet och tillverkningsskalbarhet.

Specialiserade applikationer

Magnetiska skärmande legeringarsom mu-metall och permalloy adresser låg-magnetiska fält under 100 kHz där standard ledande sköldar visar sig vara ineffektiva. Dessa material med hög-permeabilitet omdirigerar magnetfältslinjer runt känslig utrustning istället för att blockera dem. Mu-metall uppnår relativa permeabilitetsvärden på 100 000 vid 1 kHz, vilket gör det viktigt för att skydda instrument från jordens magnetfält och strömfrekvensstörningar.

Nyckelapplikationer över branscher

Elektromagnetisk skärmning skyddar utrustning och människor i miljöer där EMI kan orsaka felfunktion, dataförlust eller säkerhetsrisker.

Konsumentelektronik och telekommunikation

Moderna smartphones innehåller metalliska sköldar som skyddar känslig elektronik från deras egna cellulära sändare och mottagare. Dessa sköldar minskar också absorptionen av RF-energi hos användare. Integreringen av EMI-avskärmning i smartphones, surfplattor och bärbara enheter bidrog till att över 1,6 miljarder enheter krävde avskärmning 2023. När 5G-nätverk expanderar och enheterna blir mer kompakta, använder tillverkarna i allt högre grad konforma paket-nivåavskärmande-tunna ledande lager- som appliceras direkt på component-encloky-boards istället för component-encloky-board.

Medicinsk utrustning

Sjukvårdsinrättningar förlitar sig på avskärmning för att skydda diagnostik- och behandlingsutrustning från störningar. MRI-maskiner kräver specialiserade Faraday-burrum konstruerade med kontinuerligt ledande material, vanligtvis koppar eller aluminium, som täcker alla väggar, golv och tak. Dessa installationer förhindrar externa radiofrekvenser från att försämra bildkvaliteten samtidigt som de innehåller de kraftfulla magnetfält som genereras under skanningar. Nätfönstren i MRI-rumsdörrar visar praktiska skärmningsdesign-hål som är tillräckligt små för att blockera relevanta frekvenser samtidigt som de tillåter sikt.

Medicinsk utrustning inklusive pacemakers, infusionspumpar och kirurgisk utrustning har avskärmning för att förhindra att elektromagnetiska fält äventyrar deras noggrannhet. Patientsäkerheten beror på detta skydd, eftersom störningar kan orsaka{1}}livsstödjande enheter att inte fungera.

Automotive och Aerospace

Elektrifiering av fordon har mångdubblat EMI-utmaningarna. High-fordon innehåller nu över 80 elektroniska styrenheter som arbetar samtidigt, var och en kan störa andra. Advanced Driver Assistance Systems (ADAS) kräver elektromagnetisk kompatibilitet för att säkerställa att radar- och lidarsensorer fungerar tillförlitligt. Shield-tillverkare utvecklade specialiserade kol-baserade kompositer i över 320 000 fordon i slutet av 2023 som skyddar ADAS utan att påverka signalintegriteten.

Flygplan möter extrema elektromagnetiska miljöer från blixtnedslag, radarsystem och kommunikationsutrustning. Flygtillämpningar kräver lätta lösningar, vilket gör aluminiumlegeringar och kompositmaterial till standardval. Avskärmningen skyddar flygkontrollsystem, navigationsutrustning och kommunikationsenheter som är nödvändiga för säker drift.

Militär och försvar

Försvarstillämpningar kräver högsta skärmningsstandarder. NATO specificerar elektromagnetisk avskärmning för datorer och tangentbord för att förhindra passiv övervakning som kan fånga lösenord eller hemligstämplad information. Militär utrustning måste motstå hot mot elektromagnetisk puls (EMP) och sofistikerade elektroniska krigsattacker. MIL-STD-285 fastställer en minsta skärmningseffektivitet på 100 dB vid frekvenser mellan 20 och 10 000 Hz för utrustning av militär kvalitet.

Skärmade höljen och Faraday-burar skyddar kommandocentraler, kommunikationsanläggningar och känsliga datasystem. Kablarna som ansluter militär utrustning kräver flätade eller folieskärmar för att förhindra signalläckage och externa störningar.

Industri och tillverkning

Industriella miljöer genererar avsevärt elektromagnetiskt brus från motorer, svetsutrustning, frekvensomriktare och hög-maskineri. Denna störning hotar programmerbara logiska styrenheter, automatiserade system och precisionsmätutrustning. Industriell skärmning skyddar styrsystem som säkerställer tillförlitlig drift av tillverkningsprocesser och förhindrar kostsamma stillestånd.

Tillverkningsanläggningar som producerar elektronik har skärmade testkammare för att mäta emissioner och känslighet för enheter. Dessa RF-isolerade utrymmen möjliggör noggrann överensstämmelsetestning mot standarder som FCC Part 15 och internationella EMC-föreskrifter.

Mätning av skärmningseffektivitet

Kvantifiering av sköldprestanda ger ingenjörer data för att välja lämpliga material och verifiera skyddsnivåer som uppfyller applikationskraven.

Decibelskala och dämpning

Avskärmningseffektivitet använder en logaritmisk skala uttryckt i decibel. Beräkningen jämför elektromagnetisk fältstyrka med och utan skölden närvarande. Varje 10 dB skärmning minskar fältstyrkan med en faktor 10, medan 20 dB uppnår en hundrafaldig minskning.

Att förstå praktiska effektivitetsintervall hjälper till att matcha sköldarna till kraven:

10-30 dB: Grundläggande skärmning lämplig för lågkänsliga konsumentprodukter

40-60 dB: Standardskydd för kommersiell elektronik och telekommunikation

60-80 dB: Högpresterande skärmning för medicinsk utrustning och precisionsinstrument

80-120 dB: Militärt-skydd för klassificerade system och EMP-härdade anläggningar

Medicinsk utrustning kräver vanligtvis 60–80 dB avskärmningseffektivitet, medan militära och rymdtillämpningar ofta kräver 80-100+ dB skydd.

Testmetoder och standarder

ASTM D4935fastställer procedurer för att testa plana material mellan 30 MHz och 1,5 GHz med hjälp av en koaxial ledningsfixtur. Provmaterialet sitter mellan två sektioner av fixturen och ingenjörer mäter hur mycket signal som passerar jämfört med ett referensmaterial. Denna jämförande teknik fungerar bra för att utvärdera arkmaterial, folier och tyger innan de införlivas i slutprodukter.

Skärmad box metodinvolverar tätning av en ledande inneslutning med testmaterialet som bildar en vägg. Sändarantenner utanför och mottagande antenner inuti mäter hur mycket elektromagnetisk energi som tränger in. Detta tillvägagångssätt fungerar bäst för frekvenser under 500 MHz och kräver exakt provstorlek för att förhindra mätfel från luckor.

MIL-STD-285och dess efterträdareIEEE-299definiera procedurer för att testa stora skärmade kapslingar och rum. Dessa metoder involverar placering av sändnings- och mottagningsantenner på motsatta sidor av höljets ytor, vanligtvis 30 centimeter från väggar. Testpersonal mäter signalöverföring vid flera punkter och frekvenser för att verifiera att kapslingen ger enhetligt skydd utan svaga punkter vid sömmar, dörrar eller kabelgenomföringar.

Nära-fältsondmätningarerbjuda snabb verifiering under designfaser. Två magnetfältsonder placerade nära varandra skapar ett lokaliserat fält, och placering av skärmprover mellan dem visar direkt dämpning mot frekvens. Även om den är mindre exakt än standardiserade testfixturer, hjälper denna metod ingenjörer att jämföra material och identifiera problem tidigt i utvecklingen.

Överväganden i tillverkningsprocessen

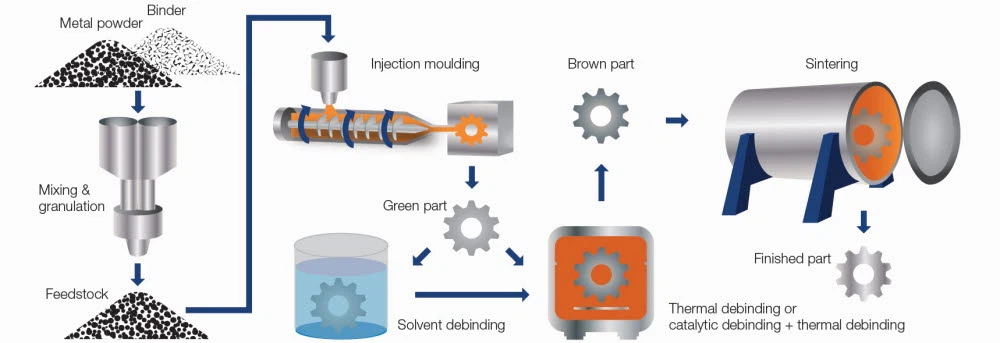

Metallformsprutning har dykt upp som en effektiv teknik för att skapa komplexa EMI-skärmgeometrier med snäva dimensionella toleranser. Processen kombinerar pulverformiga metaller med polymerbindemedel, vilket möjliggör intrikata former i ett enda gjutsteg. Efter formning tar termisk behandling bort bindemedlet och sintring förtätar metallpartiklarna. Detta tillvägagångssätt minskar materialspillet avsevärt jämfört med traditionell bearbetning samtidigt som det möjliggör funktioner som tunna väggar och integrerade monteringsstrukturer.

För plasthöljen som kräver EMI-skydd applicerar tillverkare ledande beläggningar genom strömlös plätering eller vakuummetallisering. Elektrofri plätering avsätter 1-12,5 mikrometer koppar eller nickel på plastytor efter kemisk etsning och aktiveringssteg. Tjockare beläggningar från elektroplätering (5-75 mikrometer eller mer) lägger nickel-, silver- eller tennskikt över den ursprungliga kopparbasen. Avvägningen innebär att balansera beläggningstjocklek, bearbetningskostnad och krav på skärmningsprestanda.

Designöverväganden för effektiv skärmning

För att uppnå specificerad skärmningseffektivitet krävs uppmärksamhet på flera inbördes relaterade faktorer utöver materialval.

Kontinuitet i kapslingenavgör om en skärm fungerar som den är designad eller tillåter läckage. Alla mellanrum, sömmar eller öppningar försämrar skyddet, och effektiviteten sjunker snabbt när bländarstorleken närmar sig den våglängd som blockeras. Dörrar, avtagbara paneler och kabelgenomföringar skapar potentiella läckagevägar. Konduktiva packningar gjorda av partikelfyllda-elastomerer tätar dessa gränssnitt och bibehåller elektrisk kontinuitet runt omkretsen. Packningsmaterialet måste komprimeras tillförlitligt under stängningskraften samtidigt som det ger konsekvent skärmning över fogen.

Jordningsstrategipåverkar sköldens prestanda avsevärt. Sköldar fungerar genom att tillhandahålla en låg-impedansbana för inducerade strömmar att flyta, och dålig jordning kan faktiskt förvärra EMI-problem. Flera jordanslutningar kan skapa jordslingor vid vissa frekvenser samtidigt som prestandan förbättras på andra. Ingenjörer måste analysera strömbanor och välja jordningsscheman som är lämpliga för deras frekvensområde och kretstopologi.

Bländardesignför ventilation, displayer och kontakter kräver noggrann konstruktion. Hål mindre än en-tiondel av våglängden för den högsta frekvensen som ska blockeras ger i allmänhet tillräckligt skydd. Honeycomb-ventiler med många små sexkantiga öppningar bibehåller luftflödet samtidigt som de blockerar RF-energi. Kabelingångspaneler använder fjäder-fingerkontakter eller ledande elastomeriska genomföringar för att upprätthålla skärmningskontinuiteten där ledningar penetrerar höljen.

Frekvens-beroende beteendebetyder att ett material som är effektivt i ett frekvensområde kan fungera dåligt i ett annat. Elektriskt tunna sköldar (tjocklek mycket mindre än hudens djup) förlitar sig främst på reflektion och ger begränsad absorption. När frekvensen ökar och huddjupet minskar, blir samma fysiska sköld elektriskt tjockare och absorptionsförlusten ökar. Ingenjörer måste utvärdera material över hela frekvensspektrumet som är relevant för deras tillämpning.

Utveckling inom elektromagnetisk skärmning

Pågående forskning tar upp nya utmaningar från högre frekvenser, tätare elektronik och hållbarhetskrav.

Additiv tillverkning möjliggör oöverträffad designfrihet för anpassade sköldgeometrier. Magnetiskt assisterad 3D-utskrift producerar nu grafit-baserade material med anpassade mikrostrukturer, som modulerar avskärmningseffektiviteten vid behov. Strukturer tryckta med grafitplättar orienterade parallellt med infallande vågor uppnådde 200 % förbättring av total avskärmningseffektivitet jämfört med slumpmässig orientering, och nådde 90 dB i X-bandsfrekvenser (8-12 GHz). Denna förmåga tillåter ingenjörer att skräddarsy skärmningsegenskaper för specifika applikationer och integrera skärmar direkt i strukturella komponenter.

Smarta material med inställbara skärmningsegenskaper reagerar på miljöförhållanden eller elektriska styrsignaler. Fas--övergångskänsliga sköldar justerar sin effektivitet baserat på temperatur eller applicerad spänning. Dessa adaptiva material skulle kunna skydda känslig elektronik samtidigt som de tillåter önskade trådlösa signaler att passera, vilket adresserar det dubbla kravet på att blockera störningar samtidigt som anslutningen i IoT-enheter och trådlösa system bibehålls.

Biomassa-härledda material erbjuder hållbara alternativ till traditionella metallsköldar. Trä, bambu, cellulosa och lignin modifierat med ledande beläggningar ger lätta, miljövänliga alternativ. Forskare uppnådde jämförbar avskärmningseffektivitet med konventionella material samtidigt som de minskade koldioxidavtrycket och använde förnybara resurser. De hierarkiska porösa strukturerna i biomassamaterial förbättrar absorptionen genom flera interna reflektioner.

Nanomaterialinnovationer fortsätter att förbättra prestanda-till-viktsförhållanden. Silver nanotrådsfilmer utvecklade 2024 ger 35 % mer flexibilitet och 20 % viktminskning jämfört med kopparnät samtidigt som likvärdig avskärmning bibehålls. Dessa filmer integreras i bärbara enheter som kräver både elektromagnetiskt skydd och mekanisk följsamhet under böjning. Den globala investeringen i EMI-fokuserade startups översteg 480 miljoner USD 2023, vilket tyder på ett starkt kommersiellt intresse för nästa{11}}generations material.

Vanliga frågor

Vad är skillnaden mellan EMI-skärmning och magnetisk skärmning?

EMI-skärmning blockerar elektromagnetisk strålning i radio- och mikrovågsfrekvensområdena med hjälp av ledande material som reflekterar eller absorberar dessa vågor. Magnetisk avskärmning omdirigerar låg-magnetiska fält (vanligtvis under 100 kHz) med hög-permeabilitetsmaterial som mu-metall. Medan EMI-sköldar fungerar genom elektrisk ledningsförmåga, kräver magnetiska sköldar material som tillhandahåller vägar för magnetiska flödeslinjer att följa runt skyddad utrustning. De två typerna adresserar olika delar av det elektromagnetiska spektrumet och använder fundamentalt olika mekanismer.

Ger tjockare skärmning alltid bättre skydd?

Inte nödvändigtvis, även om tjockleken förbättrar absorptionsförlusten. Sambandet beror på frekvens och materialegenskaper. För ledande sköldar, när tjockleken överstiger flera huddjup (det djup där fältstyrkan sjunker till 37%), ger ytterligare tjocklek minskande avkastning eftersom den mesta dämpningen kommer från reflektion vid ytan. Vid låga frekvenser där huddjupet är stort kan tunna sköldar ge otillräcklig absorption. Vid höga frekvenser med litet huddjup uppnår även tunna material en betydande absorption. Korrekt design balanserar materialtjocklek mot kostnad, vikt och utrymmesbegränsningar för det specifika frekvensintervallet.

Kan jag använda aluminiumfolie för EMI-skärmning?

Aluminiumfolie kan ge viss avskärmning, men effektiviteten beror mycket på installationskvaliteten. Folien måste bilda en kontinuerlig elektrisk anslutning med jordpunkter, och eventuella luckor, revor eller dåliga kontaktytor kommer att tillåta strålning att läcka igenom. Hushållsaluminiumfolie saknar vanligtvis de mekaniska egenskaperna och pålitlig elektrisk kontinuitet som krävs för professionella applikationer. Ändamålsdesignade EMI-avskärmningsmaterial innehåller funktioner som tryck-känsliga lim, ledande beläggningar eller strukturerade geometrier som säkerställer konsekvent prestanda.

Hur påverkar elektromagnetisk skärmning den trådlösa enhetens prestanda?

Rätt utformad skärmning skyddar känsliga kretsar utan att blockera önskade signaler. Antenner måste placeras utanför skärmade höljen eller anslutas genom korrekt filtrerade genomströmningskontakter. Skölden innehåller strålning från interna oscillatorer och digitala kretsar som annars skulle störa antennen, samtidigt som extern störning inte når mottagarkretsarna. Dålig skärmningsdesign kan fånga antennenergi inuti ett hölje, vilket minskar sändningsräckvidden och mottagningskänsligheten. Professionell RF-design står för antennplacering, jordplanseffekter och nödvändiga öppningar för att bibehålla trådlös prestanda samtidigt som EMI-överensstämmelse uppnås.

Viktiga takeaways

Elektromagnetisk skärmning använder ledande eller magnetiska material för att blockera eller omdirigera elektromagnetiska fält genom reflektion, absorption och flera interna reflektioner

Materialvalet beror på frekvensområdet, med koppar och aluminium utmärker sig vid RF-frekvenser medan magnetiska legeringar hanterar lågfrekventa magnetfält-

Avskärmningseffektiviteten mätt i decibel sträcker sig från 10-30 dB för grundläggande skydd till 80-120 dB för applikationer av militär kvalitet

Den globala EMI-avskärmningsmarknaden som nådde 6,3 miljarder USD 2024 återspeglar en växande efterfrågan inom hemelektronik, medicin, fordon, flyg- och försvarssektorer

Framväxande teknologier inklusive additiv tillverkning, nanomaterial och smarta responsiva sköldar förbättrar prestandan samtidigt som vikten och miljöpåverkan minskar

Metallformsprutning möjliggör komplexa skärmgeometrier för kompakt elektronik samtidigt som materialspillet minimeras jämfört med traditionella tillverkningsmetoder
